Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Z9
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony drogą morską drogą lotniczą
Czas dostawy: 5-7 dni roboczych
Zasady płatności: L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 MIESIĘCZNIE
Numer modelu: |
Zespół blokujący Z9 |
Materiał: |
Stal łożyskowa GCr15 |
Waga: |
0,24-146 KG |
Średnica zewnętrzna: |
47-495mm |
Grubość (mm): |
37-77 |
Rozmiar otworu: |
19-1000 mm |
Moment obrotowy (kNm: |
14-1000 |
Numer modelu: |
Zespół blokujący Z9 |
Materiał: |
Stal łożyskowa GCr15 |
Waga: |
0,24-146 KG |
Średnica zewnętrzna: |
47-495mm |
Grubość (mm): |
37-77 |
Rozmiar otworu: |
19-1000 mm |
Moment obrotowy (kNm: |
14-1000 |

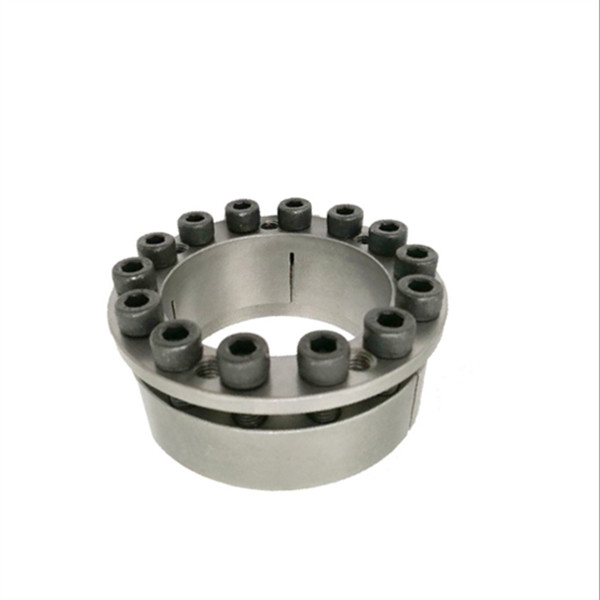

Zespół blokujący serii Z Z9-300 * 375 do bębna kopalnianego bez klucza
Cechy produktów
Zespół blokujący jest rodzajem bezkluczykowego urządzenia łączącego.Jego zasadą i celem jest generowanie ogromnej siły zacisku między pierścieniem wewnętrznym a wałem oraz między pierścieniem zewnętrznym a piastą poprzez działanie śrub napinających o dużej wytrzymałości, aby zrealizować bezkluczowe połączenie między częściami a wałem.
Podczas przenoszenia obciążenia moment obrotowy, siła osiowa lub połączone obciążenie obu tych elementów są przenoszone przez połączone ciśnienie zespołu blokującego z częściami i wałami oraz towarzyszące mu tarcie.
Połączenie zespołu blokującego ma następujące zalety: wysoka dokładność centrowania;Wygodny montaż/regulacja/demontaż;Wysoka wytrzymałość, stabilne i niezawodne połączenie;W przypadku przeciążenia może chronić sprzęt przed uszkodzeniem, szczególnie nadaje się do przenoszenia ciężkich ładunków.
Metoda instalacji
1. Najpierw wytrzyj powierzchnię zespołu blokującego i powierzchnię styku łączonej części, a następnie równomiernie nałóż cienką warstwę oleju smarowego (bez dwusiarczku molibdenu i dodatków silikonowych).
2. Nasunąć łączoną część na wał tak, aby znalazła się w pozycji określonej w projekcie.Zainstaluj zespół blokujący, który poluzowuje śrubę w przestrzeni połączenia płynnie, aby zapobiec przechyleniu połączonej części, a następnie dokręć śrubę ręcznie.
3. Do blokowania śrub montażowych należy używać klucza dynamometrycznego.Dokręć śruby po przekątnej, na krzyż i równomiernie, a następnie wykonaj następujące czynności: (1) dokręć z wartością 1 / MA;(2) Dokręcić z wartością 1 / 2mA;(3) Dokręcić z wartością Ma;(4) Sprawdź wszystkie śruby z wartością Ma
Parametry produktów
|
podstawowe wymiary |
śruba z łbem sześciokątnym wewnętrznym |
Obciążenie znamionowe |
Pf (N/mm2) |
MA
(N·m) |
G
(kg) |
|||||||
| D | D | Ł | Ł1 | mi | B |
rozmiary |
Ilość |
F1(kN) | MT(kN·m) | |||
| mm | ||||||||||||
| 100 | 145 |
54 |
75 |
5 |
65 |
M12×60 |
8 |
191 |
9.60 | 102 |
145 |
4.7 |
| 110 | 155 | 10.50 | 93 | 5.1 | ||||||||
| 120 | 165 | 9 | 216 | 13.00 | 96 | 5.5 | ||||||
| 130 | 180 |
63 |
84 |
6 |
72 |
M12×70 |
12 |
287 |
17.80 | 100 | 7,5 | |
| 140 | 190 | 20.20 | 94 | 7.9 | ||||||||
| 150 | 200 | 21.60 | 88 | 8.4 | ||||||||
| 160 | 210 | 15 | 360 | 28.80 | 101 | 8.9 | ||||||
| 170 | 225 | 16 | 383 | 32.60 | 101 | 10,5 | ||||||
| 180 | 235 | 18 | 431 | 38,80 | 108 | 11.0 | ||||||
| 190 | 250 |
69 |
94 |
81 |
M14×75 |
15 | 493 | 46,80 | 106 |
230 |
14.3 | |
| 200 | 260 | 16 | 526 | 52,80 | 100 | 15.0 | ||||||
| 220 | 285 | M16×75 | 14 | 640 | 70 | 119 |
355 |
17.8 | ||||
| 240 | 305 |
86 |
112 |
7 |
98 |
M16×90 |
16 | 731 | 88 | 96 | 23.2 | |
| 260 | 325 | 18 | 822 | 107 | 103 | 24,8 | ||||||
| 280 | 355 |
94 |
120 |
8 |
106 |
M16×100 |
20 | 910 | 128 | 96 | 33 | |
| 300 | 375 | 22 | 1000 | 151 | 99 | 36 | ||||||
| 320 | 405 |
109 |
142 |
125 |
M20×120 |
18 | 1280 | 206 | 101 |
690 |
52 | |
| 340 | 425 |
20 |
1420 | 242 | 106 | 54 | ||||||
| 360 | 455 |
120 |
159 |
140 |
M22×130 |
1770 |
319 | 113 |
930 |
72 | ||
| 380 | 475 | 337 | 109 | 75 | ||||||||
| 400 | 495 | 355 | 101 | 78 | ||||||||
| 420 | 515 | 22 | 1980 | 410 | 107 | 82 | ||||||
