Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Z8
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony drogą morską drogą lotniczą
Czas dostawy: 5-7 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 MIESIĘCZNIE
Numer modelu: |
Zespół zamykający Z8 |
Materiał: |
Stal łożyskowa GCr15 |
Waga: |
00,25-61 kg |
Średnica zewnętrzna: |
47-495mm |
Grubość (mm): |
37-77 |
Rozmiar otworu: |
20-400mm |
Moment obrotowy (kNm: |
162-45000 |
Numer modelu: |
Zespół zamykający Z8 |
Materiał: |
Stal łożyskowa GCr15 |
Waga: |
00,25-61 kg |
Średnica zewnętrzna: |
47-495mm |
Grubość (mm): |
37-77 |
Rozmiar otworu: |
20-400mm |
Moment obrotowy (kNm: |
162-45000 |

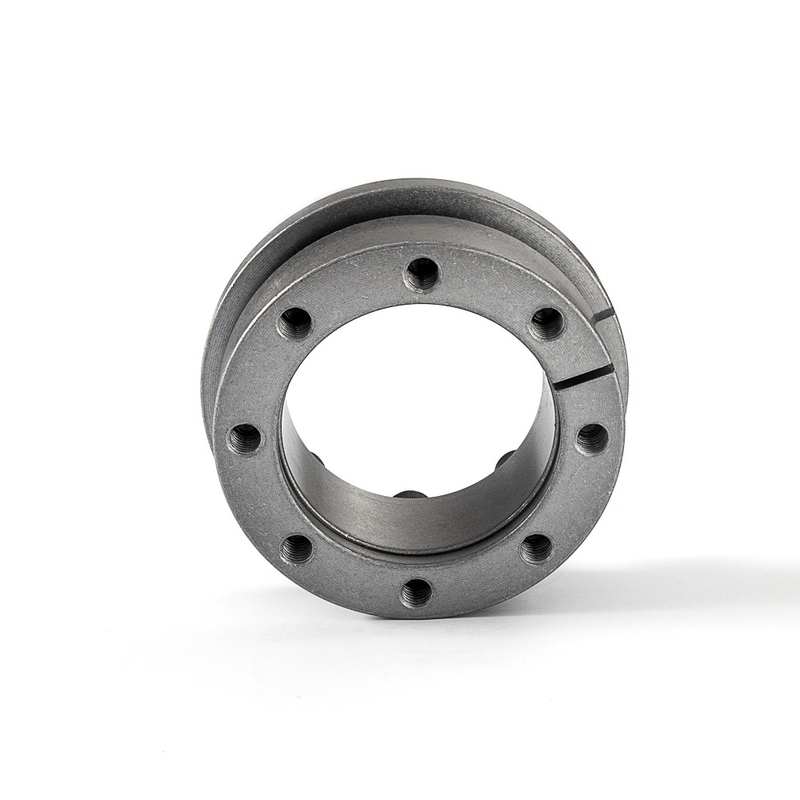

Zgromadzenie zamykające z serii Z8-50*80 Zgromadzenia zamykające wiązki bez klucza
Charakterystyka produktu
Zespół zamykający Z8
Jest stosowany, gdy oś nie porusza się ośniowo
Dokładna pozycja może być określona
Nasza firma Tianniu rozpoczęła kompleksowe badania i rozwój różnych osłon rozszerzeniowych tej normy w 1987 roku.Zakończyliśmy rozwój wszystkich rodzajów obudowy rozszerzającej w tej normieI promowane do przemysłu włókienniczego, opakowaniowego, spożywczego, przemysłu lekkiego, metalurgicznego, papierniczego, drukarskiego, narzędzi maszynowych, ośrodków obróbki, sztuk forgowych,maszyny i urządzenia metalowe i maszyny ogólne i inne maszyny, zyskał dobrą reputację, i promowane maszyny przemysłu produktów umiejętności poprawione.
Zespół zamykający jest szeroko stosowany w:
Maszyny górnicze, maszyny metalurgiczne, maszyny do pakowania, maszyny tytoniowe, maszyny włókiennicze, maszyny drukarskie, maszyny kujące, maszyny inżynieryjneWszystkie rodzaje maszyn narzędziowych i wymiennych maszynPrzykładowo: koła pasowe, koła kołnierzowe, przekładnie, śmigła, wielki i mały wentylator, dmuchawa lub bezpośrednie połączenie z wałem i węzłem i inne połączenia przesyłowe
Parametry produktów
|
podstawowe wymiary |
wewnętrzny sześciokątny śrubokręt |
Obciążenie nominalne |
Pf (N/mm2) |
MA
(N·m) |
G
(kg) |
|||||||
| d | D | L | L0 | L1 | L2 |
wielkości |
Kty |
F1(kN) | Mt(kN·m) | |||
| mm | ||||||||||||
| 20 |
47 |
17 |
22 |
28 |
34 |
M6×20 |
5 |
30 |
0.29 | 220 |
17 |
0.25 |
| 22 | 0.32 | 200 | 0.26 | |||||||||
| 24 |
50 |
0.37 | 200 | 0.27 | ||||||||
| 25 |
6 |
36 |
0.45 | 215 | 0.28 | |||||||
| 28 |
55 |
0.5 | 200 | 0.32 | ||||||||
| 30 | 0.54 | 219 | 0.34 | |||||||||
| 32 |
60 |
8 |
48 |
0.77 | 215 | 0.35 | ||||||
| 35 | 0.84 | 190 | 0.37 | |||||||||
| 38 |
65 |
0.91 | 195 | 0.38 | ||||||||
| 40 | 0.96 | 190 | 0.40 | |||||||||
| 45 | 75 |
20 |
25 |
33 |
41 |
M8×25 |
7 |
77 |
1.75 | 230 |
41 |
0.63 |
| 50 | 80 | 1.93 | 210 | 0.68 | ||||||||
| 55 | 85 |
8 |
88 |
2.45 | 215 | 0.73 | ||||||
| 60 | 90 | 2.7 | 190 | 0.78 | ||||||||
| 63 |
95 |
9 |
100 |
3.18 | 205 | 0.83 | ||||||
| 65 | 3.25 | 200 | 0.89 | |||||||||
|
基 本 尺 寸 podstawowe wymiary |
wnętrze sześciokątny śrubokręg |
额定负荷 Obciążenie nominalne |
Pf (N/mm2) |
MA
(N·m) |
G
(kg) |
|||||||
| d | D | L | L0 | L1 | L2 |
规 格 wielkości |
Liczba Kty |
F1(kN) | Mt(kN·m) | |||
| mm | ||||||||||||
| 70 | 110 |
24 |
30 |
40 |
50 |
M10×30 |
8 | 141 | 5 | 220 |
83 |
1.33 |
| 75 | 115 | 8 | 141 | 5.25 | 200 | 1.4 | ||||||
| 80 | 120 | 8 | 141 | 5.6 | 190 | 1.48 | ||||||
| 85 | 125 | 9 | 159 | 6.75 | 190 | 1.55 | ||||||
| 90 | 130 | 9 | 159 | 7.1 | 200 | 1.63 | ||||||
| 95 | 135 | 10 | 176 | 8.35 | 190 | 1.7 | ||||||
| 100 | 145 |
26 |
32 |
44 |
56 |
M12×30 |
8 | 205 | 10.3 | 210 |
145 |
2.6 |
| 110 | 155 | 8 | 205 | 11.25 | 190 | 2.8 | ||||||
| 120 | 165 | 9 | 231 | 13.9 | 210 | 3 | ||||||
| 130 | 180 |
34 |
40 |
52 | 64 | 12 | 308 | 20.0 | 190 | 4.6 | ||
| 140 | 190 |
54 |
68 |
M14×40 |
9 | 317 | 22.25 | 180 |
230 |
4.9 | ||
| 150 | 200 | 10 | 352 | 26.3 | 190 | 5.2 | ||||||
| 160 | 210 | 11 | 387 | 31 | 190 | 5.5 | ||||||
| 170 | 225 |
44 |
50 |
64 |
78 |
12 | 422 | 35.9 | 150 | 7.75 | ||
| 180 | 235 | 12 | 422 | 38 | 145 | 8.15 | ||||||
| 190 | 250 | 15 | 528 | 50.1 | 170 | 9.5 | ||||||
| 200 | 260 | 15 | 528 | 52.8 | 160 | 9.9 | ||||||
| 220 | 285 |
50 |
56 |
72 |
88 |
M16×40 |
12 | 587 | 64.5 | 145 |
355 |
13.4 |
| 240 | 305 | 15 | 734 | 88 | 165 | 14.3 | ||||||
| 260 | 325 | 18 | 880 | 114 | 180 | 15.5 | ||||||
| 280 | 355 |
60 |
66 |
84 |
102 |
M18×50 |
16 | 948 | 132 | 150 |
485 |
22.9 |
| 300 | 375 | 18 | 1059 | 159 | 160 | 24.4 | ||||||
| 320 | 405 |
74 |
81 |
101 |
121 |
M20×50 |
18 | 1374 | 220 | 150 |
690 |
36.1 |
| 340 | 425 | 21 | 1603 | 272.5 | 175 | 38.4 | ||||||
| 360 | 455 |
86 |
94 |
116 |
138 |
M22×60 |
18 | 1710 | 308 | 140 |
930 |
46.2 |
| 380 | 475 | 21 | 1995 | 379 | 155 | 55 | ||||||
| 400 | 495 | 21 | 1995 | 399 | 150 | 61 | ||||||
