Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Z5
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony drogą morską drogą lotniczą
Czas dostawy: 5-7 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 MIESIĘCZNIE
Numer modelu: |
Zespół blokujący Z5 |
Materiał: |
Stalowe |
Waga: |
4,1-170 kg |
Średnica zewnętrzna: |
120-390 |
Grubość (mm): |
62-136 |
Rozmiar otworu: |
100-600 |
Moment obrotowy (kNm: |
145-1600 |
Numer modelu: |
Zespół blokujący Z5 |
Materiał: |
Stalowe |
Waga: |
4,1-170 kg |
Średnica zewnętrzna: |
120-390 |
Grubość (mm): |
62-136 |
Rozmiar otworu: |
100-600 |
Moment obrotowy (kNm: |
145-1600 |

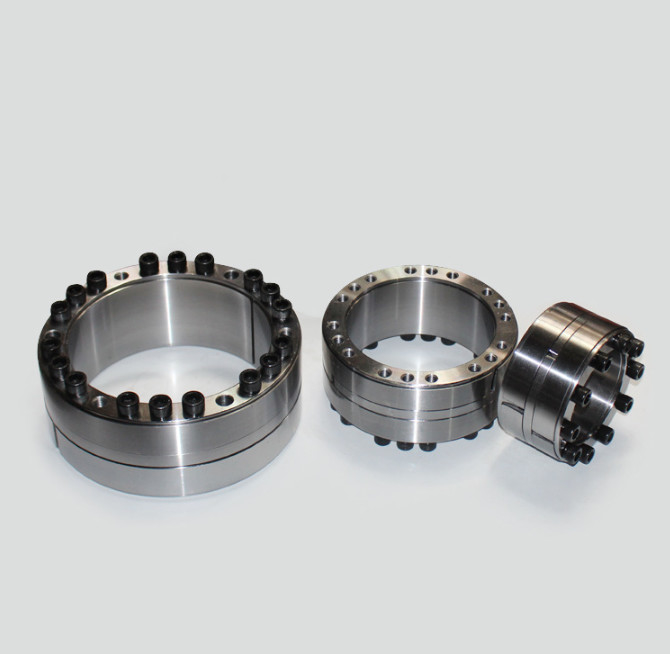

Z5-130*180 Zespół zamykający Zespół zamykający bez klucza
Instrukcje dotyczące ochrony
1Po zainstalowaniu, pokryć odsłoniętą końcową powierzchnię zestawu zamykającego i głowicy śruby zanieczyszczeniem olejem antyrostycznym.odsłoniętą końcową powierzchnię obudowy łączącej rozszerzającą się należy regularnie pokrywać olejem antyrostycznym..
2W przypadku układu zamykającego, który musi pracować w środku żrącym, należy zastosować specjalną ochronę (taką jak dodanie płyty osłonowej) w celu zapobiegania zardzewieniu układu zamykającego.
Wybór zespołu blokującego powinien spełniać następujące wymagania:
A. Moment obrotowy skrzyni biegów: MT ≥ M
B. Siła osiowa łożyska: ft ≥ FX
C. Siła przesyłowa: ft ≥ f2x + (MD / 2x10-3) 2
D. Siła promieniowa łożyska: Pt ≥ FR / d1x103, gdzie:
M ̄ przenoszony moment, kn · m;
FX ̄ siła osiowa, kn;
FT ̄ siła promieniowa, kn;
moment obrotowy znamionowy zestawu blokowania MT ̄, kn · m;
Siła osiowa znamionowa układu blokującego FT ̄; KN;
d. Wewnętrzna średnica i wewnętrzna szerokość pierścienia blokującego, mm;
Ciśnienie na powierzchni złącza pomiędzy układem blokującym Pt ̄ a wałem, N / mm2
Parametry produktów
|
podstawowe wymiary |
wewnętrzny sześciokątny śrubokręt |
Obciążenie nominalne |
Pf (N/mm2) |
MA
(N·m) |
G
(kg) |
||||||
| d | D | Ja... | L | L1 |
wielkości |
Kty |
F1(kN) |
Mt(kN·m) |
|||
| mm | |||||||||||
| 100 | 145 | 60 | 65 | 77 | M12×50 | 10 | 288 | 14.4 | 192 | 145 | 4.1 |
| 110 | 155 | 60 | 65 | 77 | M12×50 | 10 | 288 | 15.8 | 175 | 145 | 4.4 |
| 120 | 165 | 60 | 65 | 77 | M12×50 | 12 | 346 | 20.8 | 192 | 145 | 4.8 |
| 130 | 180 | 68 | 74 | 86 | M12×60 | 15 | 433 | 28.1 | 193 | 145 | 6.5 |
| 140 | 190 | 68 | 74 | 86 | M12×60 | 18 | 519 | 36.3 | 214 | 145 | 7.0 |
| 150 | 200 | 68 | 74 | 86 | M12×60 | 18 | 519 | 39.0 | 200 | 145 | 7.4 |
| 160 | 210 | 68 | 74 | 86 | M12×60 | 21 | 606 | 48.5 | 219 | 145 | 7.8 |
| 170 | 225 | 75 | 81 | 95 | M14×70 | 18 | 712 | 60.6 | 215 | 230 | 10.0 |
| 180 | 235 | 75 | 81 | 95 | M14×70 | 18 | 712 | 64.1 | 203 | 230 | 10.6 |
| 190 | 250 | 88 | 94 | 108 | M14×75 | 20 | 792 | 75.2 | 178 | 230 | 14.3 |
| 200 | 260 | 88 | 94 | 108 | M14×75 | 24 | 950 | 95.0 | 203 | 230 | 15.0 |
| 210 | 275 | 98 | 104 | 120 | M16×90 | 18 | 970 | 102.0 | 187 | 355 | 17.5 |
| 220 | 285 | 98 | 104 | 120 | M16×90 | 18 | 990 | 109.0 | 183 | 355 | 19.8 |
| 240 | 305 | 98 | 104 | 120 | M16×90 | 24 | 1318 | 158.0 | 222 | 355 | 21.4 |
| 250 | 315 | 98 | 104 | 120 | M16×90 | 24 | 1340 | 167.5 | 215 | 355 | 22.0 |
| 260 | 325 | 98 | 104 | 120 | M16×90 | 25 | 1370 | 178.0 | 215 | 355 | 23.0 |
| 280 | 355 | 120 | 126 | 144 | M18×110 | 24 | 1590 | 222.5 | 188 | 485 | 35.2 |
| 300 | 375 | 120 | 126 | 144 | M18×110 | 25 | 1650 | 248.0 | 183 | 485 | 37.4 |
| 320 | 405 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 344.0 | 192 | 690 | 51.3 |
| 340 | 425 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 365.0 | 181 | 690 | 54.1 |
| 360 | 455 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 480.0 | 176 | 930 | 74.4 |
| 380 | 475 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 508.0 | 166 | 930 | 79.0 |
| 400 | 495 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 535.0 | 158 | 930 | 82.8 |
| 420 | 515 | 158 | 165 | 187 | M22×140 | 30 | 3200 | 673.0 | 181 | 930 | 86.5 |
| 450 | 555 | 172 | 180 | 204 | M24×150 | 30 | 3700 | 832.5 | 175 | 1200 | 112.0 |
| 480 | 585 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 948.0 | 175 | 1200 | 119.0 |
| 500 | 605 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 988.0 | 168 | 1200 | 123.0 |
| 530 | 640 | 190 | 200 | 227 | M27×160 | 30 | 4320 | 1145.0 | 157 | 1600 | 151.0 |
| 560 | 670 | 190 | 200 | 227 | M27×160 | 30 | 4320 | 1210.0 | 148 | 1600 | 160.0 |
| 600 | 710 | 190 | 200 | 227 | M27×160 | 32 | 4610 | 1380.0 | 147 | 1600 | 170.0 |
Środki ostrożności i ponowne wykorzystanie
1Jeżeli produkt ten jest stosowany na maszynach podnoszących lub załadowany na maszynach, należy ustawić urządzenia bezpieczeństwa w celu zapewnienia bezpieczeństwa.
2Zabronione jest rozluźnianie śrub pod obciążeniem.
Podczas ponownego użytkowania zestaw zamykający może być używany dopiero po potwierdzeniu, że nie ma brudu, korozji i uszkodzeń.9
