Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria GB
Warunki płatności i wysyłki
Minimalne zamówienie: 2 PCS
Cena: Negotiable
Szczegóły pakowania: Kartony drogą morską drogą lotniczą
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, akredytywy, D/A, D/P
Możliwość Supply: 10000 miesięcznie

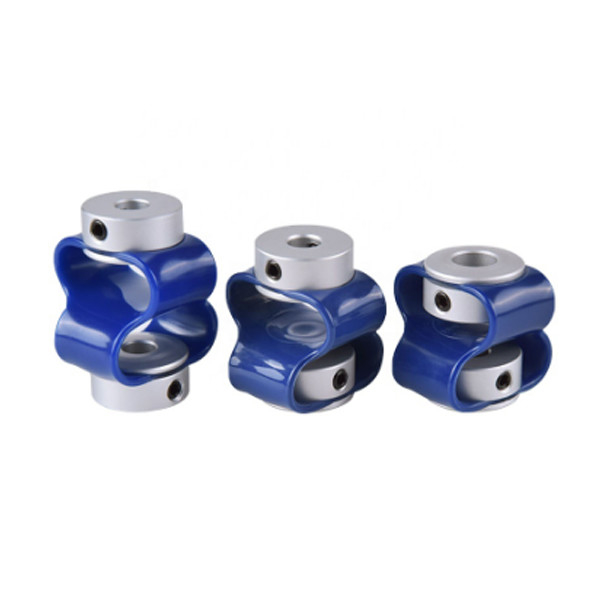

Model: |
GB 8 Czcionki Encoder-specyficzne |
Materiał: |
Stopy aluminium |
Struktura: |
8 Czcionki Encoder-specific |
Rozmiar otworu: |
34-82 mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obsługa powierzchni: |
Anodowe utlenianie |
Model: |
GB 8 Czcionki Encoder-specyficzne |
Materiał: |
Stopy aluminium |
Struktura: |
8 Czcionki Encoder-specific |
Rozmiar otworu: |
34-82 mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obsługa powierzchni: |
Anodowe utlenianie |
Charakterystyka produktu
Złącze wiertnicze: nadaje się do kodera, narzędzia maszynowego CNC, układu pozycjonowania, śruby kulkowej, płyty indeksowania i reduktoru biegów planetarnych.szrubka, itp. Złącze równoległe: nadaje się do podłączenia silnika stopniowego, kodera, pręta śruby itp. Złącze przesuwne: nadaje się do tachometru, kodera, pręta śruby, narzędzia maszynowego i innych maszyn.Połączenie uniwersalne, sztywne sprzężenie.
Metalowe sprzęgło przewodu: nadaje się do silnika serwo, kodera, reduktoru planetarnego, śruby kulkowej, sprężarki, mieszarki, maszyn do produkcji papieru, robota i innych urządzeń mechanicznych.odpowiedni do kodowania, serwo, napęd węzłowy silnika, maszyny do pakowania, napęd narzędziowych, pompy i inne maszyny.
>Projektowane do kodowania
>Dobra elastyczność, niełatwość złamania
>Elastomer jest wykonany z poliuretanu, odpornego na olej i utlenianie
Parametry produktów
| parametr modelu | powszechna średnica otworu d1,d2 | ΦD | L | LP | S | F | M | moment obrotowy śrubowania (N.M.) |
| GB-15X24 | 3,4,5,6,6.35,7,8 | 15 | 24 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-15x32 | 3,4,5,6,6.35,7,8 | 15 | 32 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-18x28 | 4,5,6,6.35,7,8,9,10 | 18 | 28 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| GB-18x38 | 4,5,6,6.35,7,8,9,10 | 18 | 38 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| parametr modelu | Moment obrotowy nominalny (N.M.) * |
dopuszczalna ekscentryczność (mm) * |
dopuszczalny kąt zgięcia (°) * |
dopuszczalne odchylenie osiowe (mm) * |
maksymalna prędkość obroty / min |
sztywność torsyjna statyczna (N.M/rad) |
moment bezwładności (Kg.M)2) |
Materiał obudowy wału | Materiał szrapneli | obróbka powierzchni | masę (g) |
| GB-15X24 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10- 4 | Stopy aluminium o wysokiej wytrzymałości | PU |
Obróbka anodowa |
8 |
| GB-15X32 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10- 4 | 8 | |||
| GB-18X28 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10- 4 | 13 | |||
| GB-18X38 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10- 4 | 13 |
